D.FAN

Quạt công nghiệp lớn dòng D.FANS là loại quạt công nghiệp siêu lớn tiết kiệm năng lượng HVLS mới được Dawang Ventilation phát triển độc lập dựa trên nguyên tắc khí động học. Nó có tốc độ thấp, lượng không khí lớn và không lưu thông không khí góc chết, phát huy hiệu ứng gió tự nhiên 1-3 cấp độ. Nó có thể loại bỏ nhiệt độ cao và ngột ngạt, cân bằng độ ẩm không khí, tăng hàm lượng oxy trong không gian, loại bỏ khói bụi, giảm nồng độ vi khuẩn và giải quyết hiệu quả các vấn đề như ngột ngạt và độ ẩm, phân tầng luồng không khí và giữ bụi trong không gian cao.

Tính năng của quạt dòng D.Fans

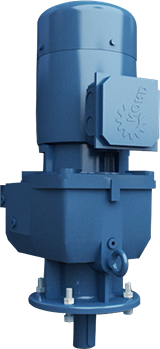

máy móc điện:
NORD của Đức hoặc các thương hiệu khác cùng đẳng cấp

Hiệu suất năng lượng cao: Đáp ứng tiêu chuẩn IE2 về hiệu suất cao và tiết kiệm năng lượng, tiết kiệm 5-10% năng lượng so với IE1;
Độ tin cậy cao: Khả năng chịu lực hướng trục và hướng tâm cao, đảm bảo độ tin cậy vận hành;
Tiếng ồn thấp: quá trình lắp ráp phản ứng ngược thấp và quá trình mài bánh răng, có độ rung thấp và tiếng ồn thấp hơn;
Hệ số an toàn cao: Tăng cường kết cấu khung chịu lực, kết cấu trục hình thang, tăng phớt dầu, gia cố kết cấu thân xe và đạt hệ số an toàn cao hơn:
Được chứng nhận bởi CCC, CE, UL.

Hệ thống điều khiển
Kiểm soát tần số thay đổi

Dễ dàng gỡ lỗi, macro ứng dụng tích hợp, không cần tự học;
Hiệu suất tuyệt vời, hoàn toàn phù hợp với các thông số vận hành của động cơ tải;
Vận hành ít tiếng ồn, điều khiển thuật toán tối ưu giúp khởi động êm ái;
An toàn và đáng tin cậy, được tích hợp nhiều chương trình bảo vệ để nâng cao tuổi thọ sản phẩm.

Cánh quạt:
Cánh quạt hàng không có tiết diện thay đổi hợp lý

Chất liệu tấm nhôm hàng không 5052H32, dày 1,5MM, có 5 lưỡi dao có khả năng chịu lực kéo trên 3 tấn, không bị gãy khi va chạm;
Cánh quạt có mặt cắt hợp lý có thể thay đổi: cánh quạt thu hẹp dần từ gốc đến ngọn, mỏng và mở rộng ở phần đuôi, lực cân bằng hơn, không có nguy cơ gãy xương, ít cản gió, luồng không khí đồng đều hơn và không có khoang ở giữa;
Nhẹ hơn và an toàn hơn: Cánh quạt dài 7,3 mét chỉ nặng 6,7kg mỗi chiếc, giúp nhẹ hơn và an toàn hơn

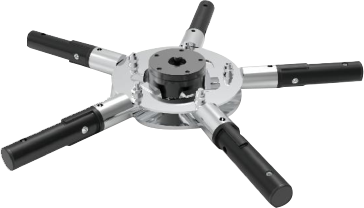

Khung trục bánh xe

Hiệu suất cơ học tốt hơn: Được làm bằng vật liệu nhôm hàng không 6061T6 được xử lý bằng máy tiện CNC và quy trình gia công chính xác CNC, bề ngoài vẫn có độ đồng nhất cao, đường dòng kim loại hoàn thiện và khung xe có hiệu suất cơ học tốt hơn;
Cân bằng động chính xác hơn: Sau khi gia công CNC, dung sai độ chính xác của khung được kiểm soát ở mức 100um, đảm bảo cân bằng động chính xác của khung.

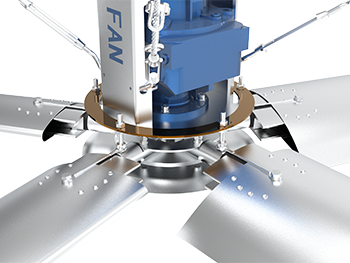

Kết nối mộng và mộng:
Cấu trúc kết nối mộng và mộng đầy đủ đảm bảo an toàn tổng thể cho quạt

Động cơ và khung xe: Được kết nối chặt chẽ thông qua các côn bên trong và bên ngoài, ngay cả khi trục động cơ bị lỏng và gãy thì các côn bên trong và bên ngoài tạo thành một cấu trúc tự khóa để tránh bị rơi;
Khung xe và tay cầm lưỡi dao: Tay cầm lưỡi dao được nối với khung xe thông qua một loại móc treokhớp nối và mộng, các bu lông không chịu lực, đảm bảo độ bền tổng thể;
Lưỡi và cuống lá: khớp chặt với buồng đệm lưỡi, giải phóng hiệu quả độ rung và ứng suất tạo ra do quay lưỡi, loại bỏ cộng hưởng, giảm tải động cơ và kéo dài tuổi thọ.

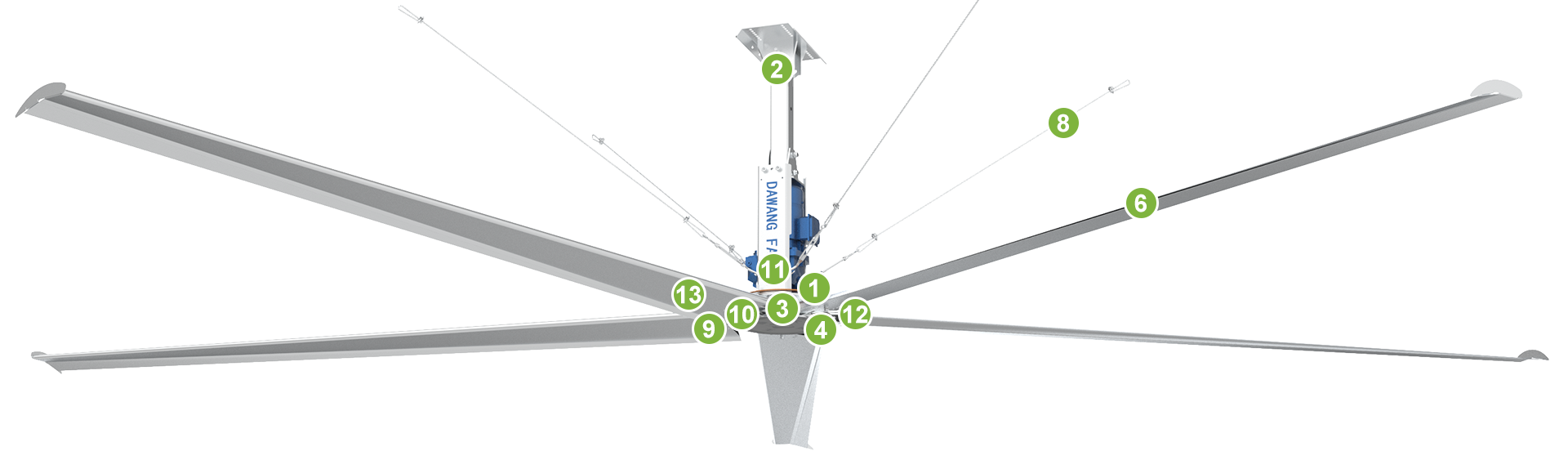

Hơn 10 đảm bảo an ninh

Vòng an toàn chống rơi

Nối 5 cuống lá với vỏ mô tơ để đảm bảo cuống lá không bị rời, rụng.

Bảo vệ cuộn dây cáp

Tấm và dầm lắp đặt được bọc bằng dây thép cường độ kéo 1000kg để đảm bảo cấu trúc tổng thể của quạt không bị lỏng hoặc rơi.

Thiết bị tự khóa chống rơi

Thiết bị siết chặt trục đầu ra của động cơ (thiết kế hình nón bên trong đã được cấp bằng sáng chế) tạo thành cơ cấu tự khóa, đảm bảo trục đầu ra và trục đầu ra không bị lỏng.

Trung tâm tích hợp

Trục bánh xe tích hợp đã được cấp bằng sáng chế được gắn 5 ốc vít có hình dạng đặc biệt, khép kín và có thể chịu được lực kéo trên 11 tấn sau khi được các cơ quan chính phủ có thẩm quyền kiểm tra.

Giám sát thời gian thực và bảo trì chủ động

Hệ thống điều khiển từ xa thông minh Dawang giám sát các thông số vận hành thiết bị, mức tăng nhiệt độ động cơ và mức độ cân bằng của thiết bị trong thời gian thực.

Hợp lý hóa thiết kế lưỡi cắt có thể thay đổi

Bằng cách áp dụng lý thuyết khí động học và các lý thuyết về độ dài hợp âm khác, kết hợp với nguyên lý vận tốc tuyến tính tương đối, lưỡi dao dần dần thu hẹp và mỏng dần từ gốc đến ngọn, với lực cân bằng hơn, cung cấp không khí đồng đều hơn và không có khoảng trống ở trung tâm.

Hệ thống báo động bất thường

Hệ thống điều khiển tần số thay đổi đi kèm với bảo vệ chống quá điện áp, quá tải và ngắn mạch, đồng thời tự động cảnh báo và dừng hoạt động của quạt khi gặp bất thường.

Bảo vệ cân bằng dây thép

Bốn sợi dây thép sử dụng nguyên lý cân bằng và được cố định bằng lực kéo của tòa nhà, đảm bảo cho quạt máy không bị lắc lư hay rơi rớt bởi ngoại lực và luồng không khí.

Lưỡi dao có độ bền cao

Mỗi lưỡi dao được tán đinh với nhau bằng 16 đinh tán cường độ cao và buồng đệm từ trên xuống dưới, tạo thành một bề mặt độc lập chịu ứng suất. Mỗi đinh tán được thiết kế để chịu lực cắt 1,5 tấn.

Kết nối tay cầm lưỡi kiểu mộng và mộng

Kết nối mộng và mộng: Phần “lõm” của cán lưỡi tạo thành khớp nối vớiphần "lồi" của bộ đệm, loại bỏ lực ly tâm hướng ra ngoài cánh quạt trong quá trình quạt hoạt động và lực cắt trong quá trình khởi động và dừng quạt.

Mô-đun an toàn chống giảm hàn

Thiết bị kết nối hình chữ L liên kết chắc chắn tấm mặt bích của giá đỡ với cột của nó, ngay cả khi tấm mặt bích rời khỏi cột thì kết cấu tổng thể giá đỡ chắc chắn, không bị đổ.

Thiết bị giảm chấn và đệm

Tay cầm cánh quạt và các cánh quạt được kết nối không cứng bằng thiết bị giảm rung, với một miếng cao su cách ly rung động độc đáo giúp hấp thụ hầu hết rung động do cánh quạt tạo ra trong quá trình hoạt động của quạt.

Chất liệu của lưỡi chống va chạm cấp hàng không

Tấm nhôm hàng không 5052 dày 1,5MM có thể chịu được lực kéo hơn 3 tấn, với độ bền vật liệu cực cao, đảm bảo các lưỡi dao có thể biến đổi nhanh chóng và hấp thụ hiệu quả các tác động bên ngoài. lực khi bị tác động, ngăn ngừa gãy lưỡi đồng thời tránh làm hỏng động cơ và các bộ phận kết cấu khác.

Dòng sản phẩm	Dòng D.Fans
Người mẫu	D26	D24	D22	D20	D18	D16	D14	D12	D10
Thông số kỹ thuật/ Đường kính(m)	số 8	7.3	6,7	6.1	5,5	4,9	4.2	3.6	3.1
Tốc độ (vòng/phút)	10-45	10-55	10-60	10-60	10-70	10-75	10-80	10-90	10-100
Thể tích không khí đầy tải (m³/phút)	17676	16130	14804	13800	12152	10826	9280	7954	6849
Diện tích phủ sóng (m2)	2462	2123	1809	1520	1256	1017	804	615	452
Mức tiêu thụ trung bình(kwh)	1,5	1,2	1,2	.1.0	.80,8	.80,8	.70,7	.70,7	.70,7
Công suất định mức(kw)	1,5				0,75		0,55
Tiếng ồn (dB)	50
Dòng điện đầy tải(A)	3.2
Nguồn điện (V)	380V/220S
Trọng lượng (kg)	106	101	99	96	95	90	88	86	82
